Apraksts
Produkta ievads
Šīs sērijas uzgaļi ir guvuši plašu pielietojumu daudzās jomās. Tie parasti ir sastopami rūpnieciskās vadības sistēmās, kur uzticamiem savienojumiem ir izšķiroša nozīme dažādu iekārtu nevainojamai darbībai. Turklāt tiem ir svarīga loma automatizācijas iekārtās, nodrošinot drošas saskarnes signālu un jaudas pārraidei. Tos izmanto arī elektrotehnikas jomā, veicinot efektīvu un drošu elektroenerģijas sadali.
Kad runa ir par aukstās presēšanas operācijām ar šiem uzgaļiem, ir svarīgi veikt pasūtījumus, pamatojoties uz konkrēto stieples mērītāju. Tas ir tāpēc, ka dažādiem stieples mērierīcēm ir atšķirīgs diametrs un strāvas novadīšanas jauda, un, izmantojot atbilstošus aukstās presēšanas komponentus, kas atbilst stieples mērierīcei, tiek nodrošināts stingrs un uzticams savienojums. Šāda prakse ne tikai garantē elektriskās sistēmas drošību, bet arī palīdz uzturēt stabilu strāvas pārvadi, novēršot tādas problēmas kā slikts kontakts vai pārkaršana, kas varētu rasties nesaskaņotu komponentu dēļ.
Produkta parametrs (specifikācija)
Pārtraukšanas metode
Gofrēšanas terminālis
Dzimums
Sieviete
Modelis
HE-024-FC
Nominālā strāva
16A
Nominālais spriegums
500V
Nominālais impulsa spriegums
6kV
Piesārņojuma pakāpe
Ⅲ
Nominālais spriegums saskaņā ar UL Csa
600V
Izolācijas pretestība
Lielāks vai vienāds ar 1010Ω
Materiāls
polikarbazols
Uzliesmojamība Saskaņā ar UL94
V0
Mehāniski darbmūža{0}}pārošanās cikli
Lielāks vai vienāds ar 500
PIN
Materiāls
Vara sakausējums
Virsma
Ciets{0}}zeltīts
Cieti-apsudrabots
Kontakta pretestība
Mazāks vai vienāds ar 1mΩ
Gofrēšanas terminālis
Stieples mērītājs
0,14-4,0 mm²
AWG
26-12
Noņemšanas garums
7,5 mm
Darba temperatūra
ZJHK lieljaudas savienotājs var stabili darboties no -40 grādiem līdz +125 grādiem.

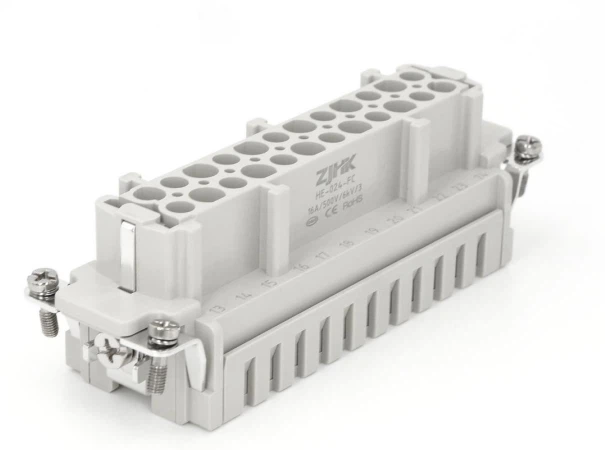

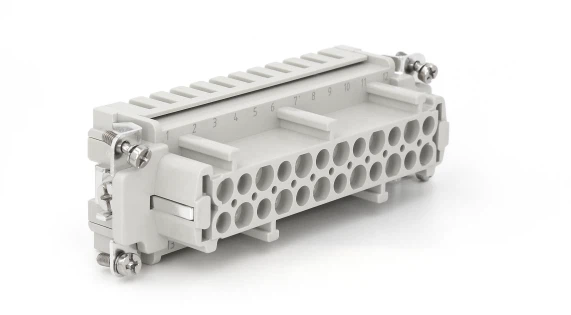

Produkta pārskats
Ir skaidrs, ka šajā ieliktnī ir 24 caurumi. Šis ir sieviešu ieliktnis ar gaiši pelēku polikarbonāta izskatu. Tas var stabili darboties no -40 līdz 125 grādiem pēc Celsija. Šis savienotājs ir īpaši izstrādāts lietošanai ārkārtīgi skarbā vidē.

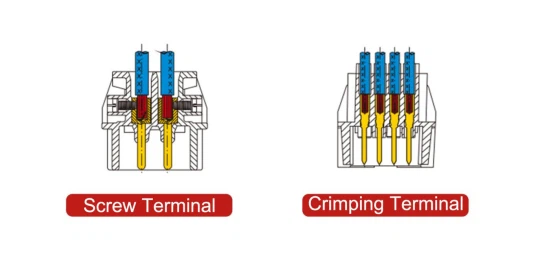

Kāda ir atšķirība starp skrūvi un presēšanas spaili?
HE sērijas ieliktņus var savienot ar četrām dažādām metodēm. Tie ir skrūvju spaile, presēšanas spaile, sprosts{1}}skavas spaile un ātrās bloķēšanas spaile. Skrūves spaile ir viegli apstrādājama un tai nav nepieciešami īpaši instrumenti. Precīzi atkārtotas presēšanas savienojuma kvalitātes rezultātā presēšanas spaile pastāvīgi saskaras ar pretestību.
Kontaktu gofrēšana
CESM
Materiāls: Cooper Alloy
Virsma: sudrabota
Dzimums: Vīrietis
Pastiprinātājs: 16A
CESF
Materiāls: Cooper Alloy
Virsma: sudrabota
Dzimums: Sieviete
Pastiprinātājs: 16A
CEGF
Materiāls: Cooper Alloy
Virsma: apzeltīta
Dzimums: Sieviete
Pastiprinātājs: 16A
CEGM
Materiāls: Cooper Alloy
Virsma: apzeltīta
Dzimums: Vīrietis
Pastiprinātājs: 16A
Lietojumprogrammu scenāriji
Dzelzceļa tranzīta laukums
Dzelzceļa tranzīta iekārtām ir ārkārtīgi augstas prasības savienojuma uzticamībai un drošībai. Lieljaudas-savienotājus izmanto jaudas pārvadei, signālu vadībai un elektroiekārtu pievienošanai vilcienā. Ātrgaitas-vilcienos lieljaudas-savienotāji savieno vilces motoru ar elektroapgādes sistēmu un ir atbildīgi par signālu pārraidi starp vilciena vadības sistēmu un katru vagona iekārtu, nodrošinot vilciena kustības drošību un stabilitāti.
Spēks un enerģija
Energoapgādes sistēmā lieljaudas{0}}savienotāji tiek izmantoti apakšstacijās, sadales skapjos un elektroenerģijas ražošanas iekārtās. Piemēram, vēja parkos lieljaudas savienotājus izmanto, lai savienotu vēja turbīnu torņa iekšpusē esošās elektriskās iekārtas ar ārējām pārvades līnijām. Saskaroties ar skarbu dabas vidi, piemēram, stipru vēju un mitrumu, tie joprojām var nodrošināt efektīvu elektroenerģijas pārvadi un iekārtu drošu darbību. Saules fotoelektriskajās elektrostacijās lieljaudas savienotāji savieno fotoelektriskos paneļus ar invertoriem, nodrošinot, ka līdzstrāva tiek vienmērīgi pārveidota maiņstrāvā un iekļauta elektrotīklā.

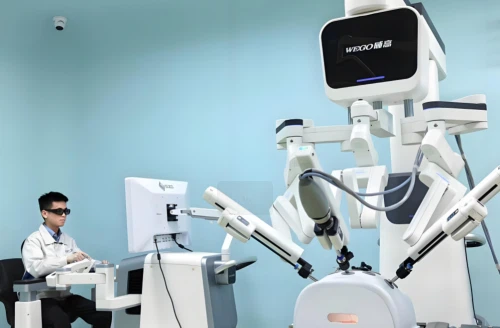

Medicīnas joma
Medicīnas jomā ķirurģijas robotiem, rehabilitācijas robotiem utt. ir ārkārtīgi augstas prasības savienotāju uzticamībai un drošībai. Lieljaudas savienotāju-izmantošanai medicīnas robotos ir jāatbilst stingriem higiēnas standartiem un elektriskās drošības specifikācijām. Piemēram, ja ķirurģiskais robots veic precīzas operācijas, lieljaudas savienotājam ir jānodrošina nulles-akaves vadības signāla pārraide, lai ārsta operāciju varētu precīzi pārsūtīt uz robota izpildes galu. Tajā pašā laikā tā augstā aizsardzības veiktspēja var novērst šķidruma infiltrāciju operācijas laikā un nodrošināt aprīkojuma un pacientu drošību. Turklāt medicīniskie roboti pēc lietošanas ir stingri jādezinficē, un lieljaudas savienotāju materiāls un konstrukcija var pielāgoties dažādām dezinfekcijas metodēm, piemēram, augstas temperatūras un augsta spiediena dezinfekcijai, ultravioletajai dezinfekcijai utt. 7. attēlā parādīts smagu{13} medicīnisku savienojumu pielietojuma scenārijs. roboti.
Sertifikāti
UL
CE
UKCA
EAC
REACH
RoHS
Kā ar mums sazināties?
Mūsu adrese
Nr.166, Huapu Road, Wengyang Industrial Park. Yueqing City, Zhejiang Province, China 325600
Tālruņa numurs&wechat
+86 18067786591
E-pasts
Tīmekļa vietne
Štābi
gadu pieredze
Eksportētājvalstis
Labs atsauksmju līmenis
vai tev ir kāds jautājums?
Kādas ir uzgalisavienojumu priekšrocības salīdzinājumā ar lieljaudas{0}}savienojumiem ar skrūvju savienojumiem un spied{1}}savienojumiem?
Savienojuma uzticamība ir augstāka. Vads un spaile ir cieši savienoti, saspiežot ar īpašiem instrumentiem, un tos nav viegli atbrīvot. Skrūves savienojums ir viegli atskrūvējams vibrācijas dēļ, un tiešajam kontaktdakšam- var būt slikts kontakts; Elektriskā veiktspēja ir labāka, kontakta laukums ir liels, pretestība ir maza un vadītspēja ir stabilāka. Skrūves savienojuma pretestība var būt nestabila pievilkšanas pakāpes dēļ, un tiešo spraudni{4}}savienojumā ietekmē atbilstības precizitāte;
Tam ir labāka vibrācijas izturība un tā var izturēt vibrācijas un triecienus. Skrūves savienojumu ir viegli atskrūvēt, un tiešais savienojuma spraudnis-var atslābt un izvilkties;
Tam ir plašāks lietojumu klāsts, un tas ir piemērots dažādu materiālu un šķērsgriezumu{0}}kabeļiem. Skrūves savienojumam ir grūti pievienot īpašus vadus, un tiešajam savienojumam ir stingrākas prasības attiecībā uz vadu specifikācijām;
Tas ir videi draudzīgāks un enerģiju taupošāks{0}}, un tam nav nepieciešama elektriskā metināšana un papildu metināšanas materiāli, tādējādi samazinot palīgmateriālu un enerģijas patēriņu. Skrūves savienojums var izraisīt zudumus izjaukšanas dēļ, un metināšanas veidam ir materiāla patēriņa un izplūdes gāzu problēmas.
